| 产品特性：防爆 | 是否进口：否 | 产地：扬州 |
| 品牌：福莱特 | 型号：FLTDZW10-18TB | 驱动能源：电动执行器 |
| 加工定制：是 | 产品用途：阀门驱动装置 |

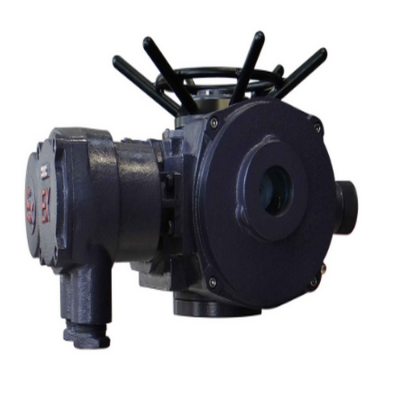

一、DZW10整体防爆型阀门电动装置概述：
DZW10整体防爆型阀门电动装置是电动阀门的驱动装置，很方便地与阀门配套使用，适用于控制阀门的开启、关闭、现场控制和远控操作调节、总线控制等，是阀门和风门集控和自动控制的驱动装置。适用于闸阀、截止阀、节流阀、隔膜阀、柱塞阀、水闸阀等，配上减速蜗轮后也可适用于球阀、蝶阀、风门等90度回转型的阀门。该产品具有功能全面、控制系统***、性能可靠、使用维护方便、体积小等特点，在电力、钢铁、石化、冶金、水处理、造纸等行业中得到广泛好评和应用。
DZW10整体防爆型阀门电动装置的性能符合GB3836.1-2000《爆炸性气体环境用电气设备1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
二、DZW10整体防爆型阀门电动装置产品参数：
1 电源：常规，三相380V（50Hz）
个别，三相660V、415V（50Hz 、60Hz）；
单相220V、110V（50Hz 、60Hz）
2 工作环境：
2.1 环境温度：-20~+60℃ （个别订货-40~+80℃）。
2.2 相对湿度：≤95%（25℃时）。
2.3 防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
2.4 防护等级：IP67。
3 工作制：短时10分钟（个别订货30分钟）。
三、DZW10整体防爆型阀门电动装置技术参数：
| 型号规格 | 公称转矩（N，m) | 公称推力（KN） | 上限阀杆直径（mm) | 上限转圈数（圈） | 手动速比 | 输出转速（r/min) | 电机功率（KW） | 参考重量（Kg) |
| Z5 | 50 | 20 | 28 | 60 | 1::1 | 12 | 0.12 | 28 |
| Z10 | 100 | 40 | 28 | 60 | 1::1 | 182436 | 0.25.37 | 45 |
| Z15 | 150 | 182436 | 0.37.55 | 50 | ||||
| Z20 | 200 | 100 | 40 | 60 | 1::1 | 1824 | 0.37.55 | 55 |
| Z30 | 300 | 1824 | 0.55.75 | 58 | ||||
| Z45 | 450 | 150 | 48 | 120 | 1::1(20::1) | 2436 | 1.11.5 | 110 |
| Z60 | 600 | 2436 | 1.52.2 | 120 | ||||
| Z90 | 900 | 200 | 60 | 120 | 1::1(25::1) | 2436 | 2.23 | 139 |
| Z120 | 1200 | 2436 | 34 | 142 | ||||
| Z180 | 1800 | 325 | 70 | 150 | 22.5::1 | 1824 | 45.5 | 250 |
| Z250 | 2500 | 1824 | 5.57.5 | 255 | ||||
| Z350 | 3500 | 700 | 150 | 20::1 | 1824 | 7.510 | 330 | |
| Z500 | 5000 | 80 | 1824 | 1015 | 350 |
注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min)
注2：当产品提供四层计数器时，上限转圈数为表1圈数*10
4.2 电机技术参数见表2
| 功率KW | 0.12 | 0.25 | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 10 | 15 |
| 电流A | 0.57 | 1.03 | 1.38 | 2.2 | 2.62 | 4 | 4.12 | 5.25 | 7.9 | 8.87 | 12.05 | 15.6 | 20.5 | 26.6 |
