| 产品特性：调节型 | 是否进口：否 | 产地：扬州 |
| 加工定制：否 | 品牌：ABB | 型号：FZcon-3-D |
| 测量范围：1 | 测量精度：1 | 外形尺寸：执行器配件mm |
| 显示方式：数码显示 | 工作环境：污水处理，化工 |
一、概述：

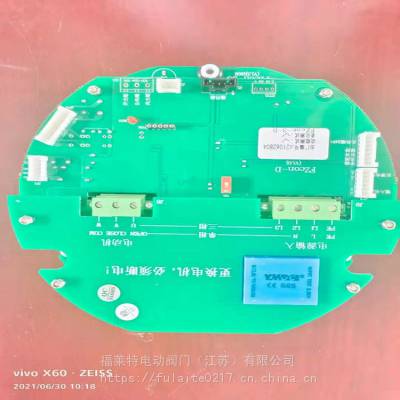

FZcon-3电动执行器模块，是在我公司推出的三相整体电动执行器控制模块。接收来自DCS 等系统或 PLC 等控制器的长脉冲或短脉冲信号，控制电动执行器对阀门打开或关闭，可实施对全行程任意点的控制。也可进行两线式控制：1、有信开阀、无信关阀；2、有信关阀、无信开阀。调节型的可以根据给定电流控制阀门开度。该产品集相序自动调整、阀位变送、隔离放大、功率驱动等诸多功能与一体，具有缺相保护、过力矩保护、电子互锁保护、禁动保护、温度保护等完善的保护功能。还可加配现场按钮板，实施现场操作并提供多种报警输出；加配阀位液晶显示屏，直观地显示阀位开度；加配红外遥控功能，实现较高护等级的现场操作。该产品具有干扰能力强、性能、震、潮、体积小、接线简单，调试方便等优点。
二、FZcon-3电动执行器模块主要技术特点及性能参数：
1、电源电压：380V±10%，50HZ±5%（要求可在订货时提出）。
2、电源接线方式：三相三线制、三相四线制。
3、可自动识别、调整三相电源的相序，而正确执行对阀门的开、关控制。
4、具有缺相保护、过力矩保护、电子互锁保护、禁动保护、温度保护等完善的保护功能。
5、可加配：现场按钮板、阀位液晶显示屏、红外遥控等功能。
6、具有断电、缺相、过力矩等多种报警输出触点和远程/现场状态指示。
7、输入/输出信号通道均采用光电隔离（可承受 2000V 浪涌电压）。
8、输入控制信号：无源干触点、有源 DC24V 或 AC24V、有源 AC220V。
9、输出反馈信号：D～20mA。如要其它输出方式请与我们联系。
10、输出阻：≦750Ω。
11、阀位电位器阻值：1KΩ～5 KΩ（若配其它阻值的电位器请与我们联
系）。
12、的反馈电流调节技术阀门开、关，即可准确调准 D～20mA 电流，无需传统方式反复调节。
14、通过模块上的拨码开关可设置常规控制和两线式控制。常规控制即：接收的控制信号为长脉冲或短脉冲，中途可任意停下来。两线式控制即：控制信号由两根信号线完成。可进行有信开，无信关；或有信关，无信开两种控制方式，其中途不可停下来。
15、可适用于可逆控制，接通持续率 50%，每小时接通次数≦600 次。
16、工作温度：-30℃～+70℃（温度要求请致电联系）。
17、环境湿度：≦95%（25℃）
三、保护功能 ：
1、禁动保护
本产品具有禁动保护功能，即：电动执行器刚停下来，若立即施加控制信号，执行器将延迟 0.6 秒后再动作，从而避免或减少了机械部分由于惯性承受的反向作用力。此保护功能同时适用于现场控制方式和远程控制方式。
2、电子互锁保护
在一个指令正在执行且保持，再施加另一个反向控制指令时（即两个指令同时存在并），此时电动执行器将停下来不动作（并不损坏）。当其中一个指令先撤掉后，电动执行器将执行后撤的指令。此保护功能同时适用于现场控制方式和远程控制方式。
3、瞬时过力矩保护
为了适用 DZW、博纳德等系列产品瞬时过力矩控制的要求，本产品精心设计了一套保护功能。例如：当开向过力矩开关被顶开，阀门将停下动作，即使力矩开关顶开后再闭合，阀门仍不会动作，只有关向(反向)动作一下，即可解除过力矩保护。
4、阀门卡的解卡功能
本控制模块设计了在电机启动 1.3 秒以内，不检测过力矩信号，当 1.3秒过后，实时监测过力矩信号。电动执行器每次都将以转矩启动，从而克服了阀门卡的问题。
